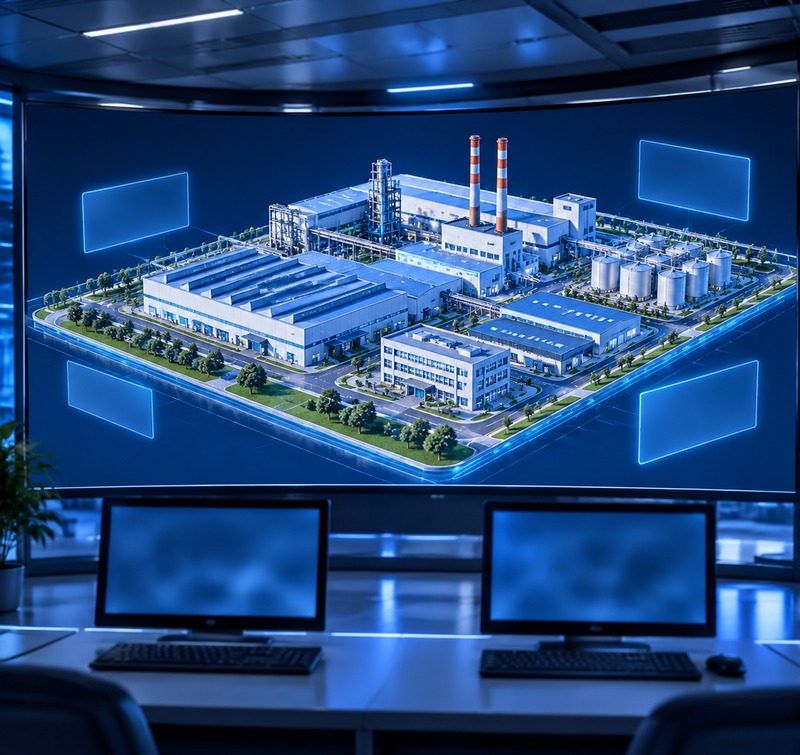

刷到过那种演示视频的老板应该不少：整座厂房按真实比例立在大屏上，点到哪个车间，哪个车间的设备状态、产量、能耗就跟着跳出来。这类系统这两年有个固定叫法，数字孪生可视化。它跟给客户看产品的那种3D展示不是一回事，模型只是个壳，里面跑的实时数据才是灵魂。这篇把数字孪生可视化是什么意思、一套工厂级项目落地要经过哪些环节讲清楚，正在琢磨要不要上的，可以先对个号。
模型长得差不多，里子完全是两回事
普通3D展示的任务是把产品讲明白，让客户在网页里转着看、换材质、选配置，评判标准是渲染够不够好看、交互够不够顺。之前写过单台工业设备的3D展示怎么做，那条路线的核心就是把一台设备讲透。数字孪生可视化把方向反了过来，模型退成载体，重点是让厂房、产线、设备的真实状态在三维场景里实时跑起来，给管理者看，也给管理者用。
同一个车间，两个用途的模型做法也不一样。给客户看的版本是精修过的展示模型，灯光材质往漂亮了调；给管理用的版本要按厂区实际坐标摆位，产线层级、设备对应关系都得跟真实系统对得上，不然数据挂上去就是错位的。工作量的大头也换了位置，展示项目模型做完基本就稳了，数字孪生项目模型只是开头，后面数据接入和联调能吃掉整个工期的一大半。
一套工厂级的做下来，要过哪几道关
动工之前先圈范围，这件事比什么都重要。全厂级和单车间级的投入差出好几倍，比较稳的做法是拿一条产线或者一个车间先做试点，跑通了再往全厂铺。建模阶段分两层，厂区外景用无人机倾斜摄影扫出来，车间内部和关键设备用手工精模，设备数量多的厂子，这一步的费用可以参考之前写的产品3D建模报价怎么算那篇，单个模型的价格乘上数量，大致盘子就出来了。
数据接入是真正的重头。把MES、ERP或者设备采集系统里的数据接进三维场景，每台设备要显示哪几个指标、异常了怎么标、报表挂到哪个模型上，都要跟厂里的IT部门一条条核对确认。这个阶段最怕的不是技术，是数据口径，同名设备两套系统里编号对不上这种事，做起来比写代码烦得多。渲染端一般两条路，指挥大屏走引擎桌面程序，效果和稳定性都好；网页端走WebGL，出差在外用浏览器就能看，具体怎么选，3D展示技术方案的几种做法里有现成的选型思路可以套。
哪些企业值得上，上了能用在哪
不是所有工厂都需要这套东西，但两类场景确实用得上。对内是生产管理，车间大屏盯着设备稼动率和能耗，异常实时报警，比翻报表直观得多；对外是接待和汇报，客户远程验厂、政企参观，一块大屏把厂区讲得明明白白，比一屋子展板省事。两类需求都有的企业，一套系统两个用处，摊下来反而划算。
我们去年给中荣股份的中山智能工厂做了一套Web3D数字孪生，工厂全景、生产车间都做了三维还原，能耗数据和设备状态实时同步进场景，参观接待和内部巡检用的就是同一套底子。璇玑动画做3D可视化八年多，交付过五百多个项目，我们的体会是数字孪生项目三分在建、七分在养，数据接口后面跟着业务走，系统是要持续迭代的，选服务商的时候这点比比价重要。
常见问题
数字孪生可视化平台是怎么做的？分三层：三维建模复刻厂区和设备，数据接口对接MES、ERP等业务系统，前端用引擎或WebGL渲染成大屏或网页。建模是地基，数据联调最花时间。
工厂数字孪生可视化做一套大概多少钱？跟厂区规模、设备数量、要接几套数据系统直接相关，单车间级和全厂级差几倍很正常。先圈定范围再询价，报出来的数才有参考价值。
数字孪生和3D展示动画的区别是什么？3D展示动画是提前渲染好的成品，播给客户看；数字孪生是实时的，模型连着真实数据一直在变。前者做营销，后者做管理，不少工厂两样都要。
